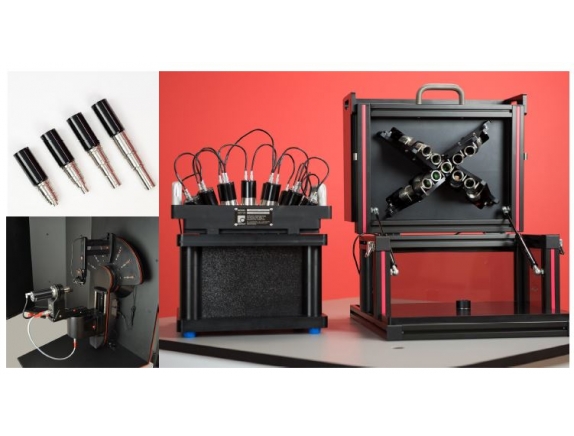

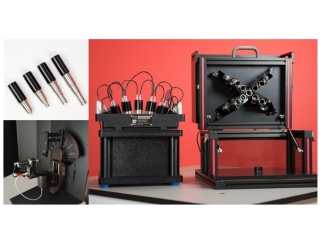

Meridian 系列相机测试系统

短焦距小孔径相机已遍布手机、网络摄像头、个人记录设备、无人机监控系统及汽车领域。消费者对高质量成像性能的期望提升，以及汽车安全系统中多摄像头的广泛应用，催生了高性能测试设备的市场需求。

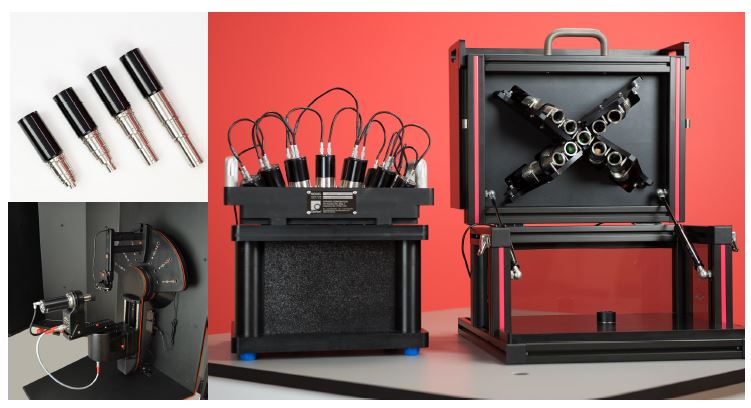

MERIDIAN系统是一套高度模块化、可自主配置的摄像头测试解决方案，以其紧凑设计、高精度和多功能性为核心优势。该系统通过生成虚拟测试目标，在有限空间内替代传统大型实体标靶，尤其适用于广角摄像头、车载摄像头及短焦小孔径设备的图像质量与杂散光测试。其产品家族涵盖Starfield（多目标同步投影，支持生产线高效测试）、FLEX（机器人驱动，灵活适应研发与生产需求）、Sunfield（亮场杂散光测量）和Brightfield（暗场遮蔽光分析），可准确满足MTF、眩光扩散函数（GSF）及遮蔽光指数（VGI）等关键光学性能指标的测试需求。MERIDIAN系统采用工厂预校准技术（如STP/FTP的即插即用设计），支持定制化目标与光谱配置，并配备智能控制接口与软件分析工具（如Meridian Prime/FieldPoint），确保测试效率与数据可靠性。

Optikos通过深度需求分析提供定制化方案，结合精密机械结构与专利技术（如FTP直线驱动），使系统兼具高指向精度（Starfield角度误差≤0.05°）与广泛兼容性，成为复杂光学测试场景的理想选择。

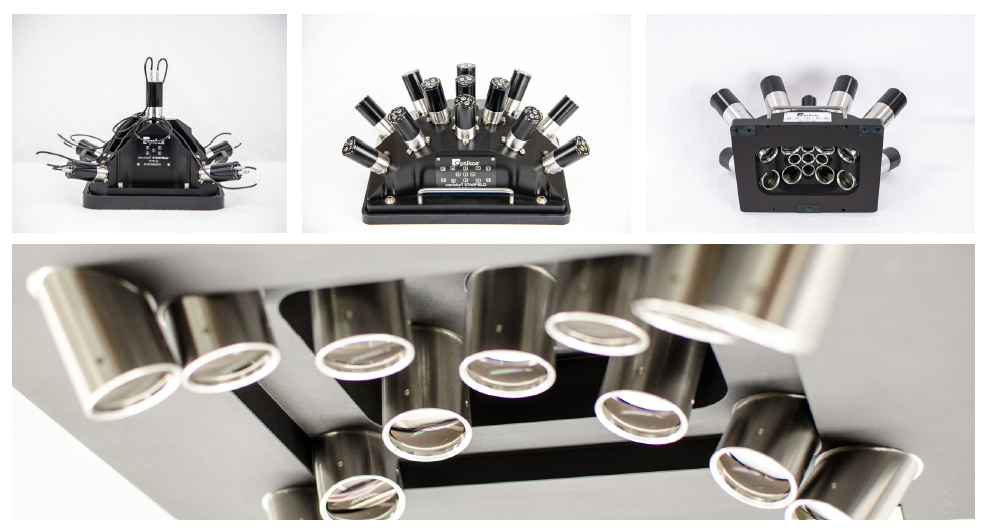

Meridian Starfield 星场测试台

Meridian Starfield 是多个目标投影仪的定位组合，这些投影仪通过设定的视场角同时投射测试目标，共同覆盖被测相机（DUT）的视场。这是一种紧凑且高精度的解决方案，适用于生产线末端的相机测试，或在批量生产中对相机组件进行主动校准。

星场测试台是根据客户的具体要求设计的，所用的目标投影仪可以配置静态目标投影仪（STP）和聚焦目标投影仪（FTP）。

在被测相机镜头存在明显畸变的情况下，Optikos 可以对离轴目标设计进行预畸变处理，以补偿镜头中的畸变。

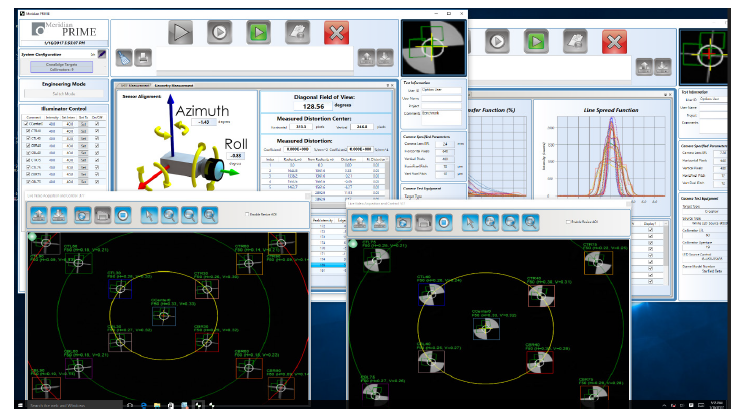

​Meridian Starfield系统可配备Meridian Prime软件。该软件具备以下功能：

• 控制所有连接的目标投影仪

• 单帧图像，可同时对 多个视场点进行水平和垂直MTF测量

• 自定义兴趣区域，用于采样边缘图像

• 相机视线轴(LOS)与相机外壳的倾斜角度（需将被测相机DUT安装座与Starfield星场校准）

• 静态图像分析或多图像批量处理

• 通过共享文件夹传递图像文件，实现准实时图像分析

• 针对某些视频格式和相机制造商的实时视频接口

• 可根据要求定制版本，以对接客户要求的视频格式

Meridian Starfield 星场测试台规格

Starfield 平台 规格

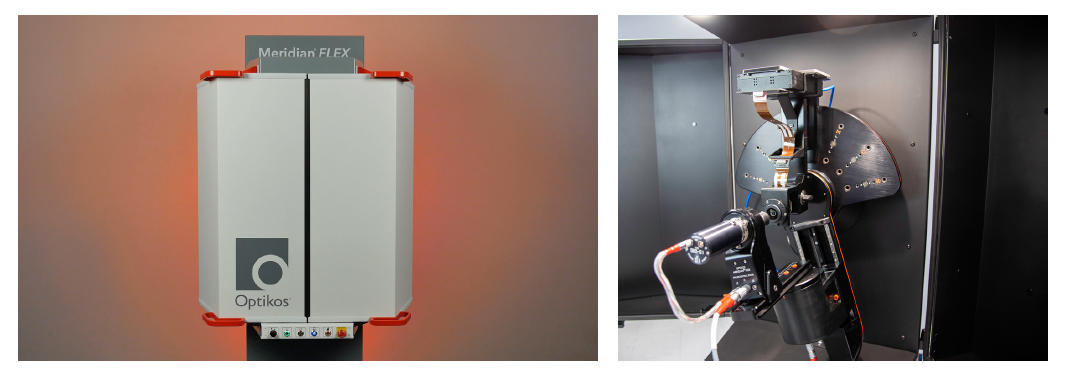

Meridian FLEX 大视场、全自动相机测试仪

Meridian FLEX 是一款灵活的相机测试平台，适用于小光瞳、宽视场相机。其核心是一个高速高精度机器臂，它可在多种不同的仪器配置下，灵活地将投影目标放置在任何指定的视场点，兼顾研发和生产的测试需求。

Meridian FLEX 技术特点:

• 标准测试源为聚焦目标投影仪 (FTP), 可以轻松切换不同类型的FTP， 以适应不同的被测对象。

• 带锁的封闭门，为测试提供黑暗环境。

• 电动可调高度设置，以适应不同操作员的舒适度。

• 测量整个视场的水平和垂直 MTF 以及聚焦 MTF。

• 测量固有参数（焦距、几何畸变系数）。

• 用于固定被测相机的标准底座，适配定制的被测相机安装座和相机电子接口。

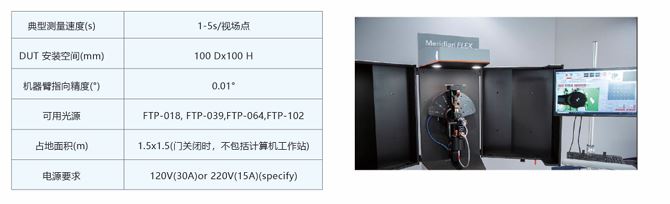

Meridian FLEX 规格：

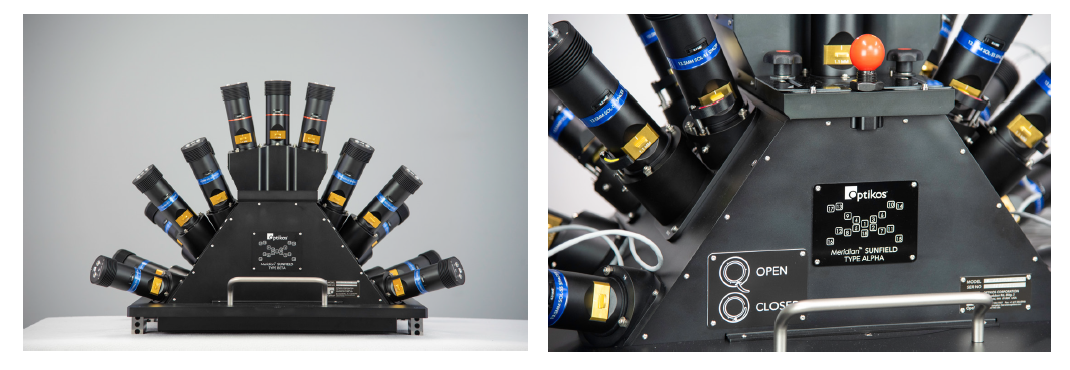

Meridian Sunfield 测试平台

作为Meridian产品系列中相对较新的成员， Sunfield 在黑色背景上提供固定阵列的明亮物体(Sol 投影仪)， 以便在生产环境中进行眩光扩散函数（GSF）测量。与Starfield一样，Sunfield也是根据每位客户的具体需求量身定制的。它可以设计为适用于一种DUT类型，也可以设计为通过一个系统适应多种DUT类型。

Sunfield 测试台特点：

• 一个刚性、不透光的结构将 Sol 投影仪固定在所需的视场角上。如有需要，Sol 投影仪可轻松从日场测试台上拆卸下来。

• 被测相机通过测试台底部放入。底座上的准运动学设计机构，可帮助正确放置被测对象。

• DUT视场内的所有结构表面都涂有高发射率涂层，以减少反射和杂散光。

• 每个投影仪的照明可以单独远程控制，以便一次在一个视场点进行测试。

• 可以配置气动快门以覆盖未使用的投影仪，进一步减少杂散光。

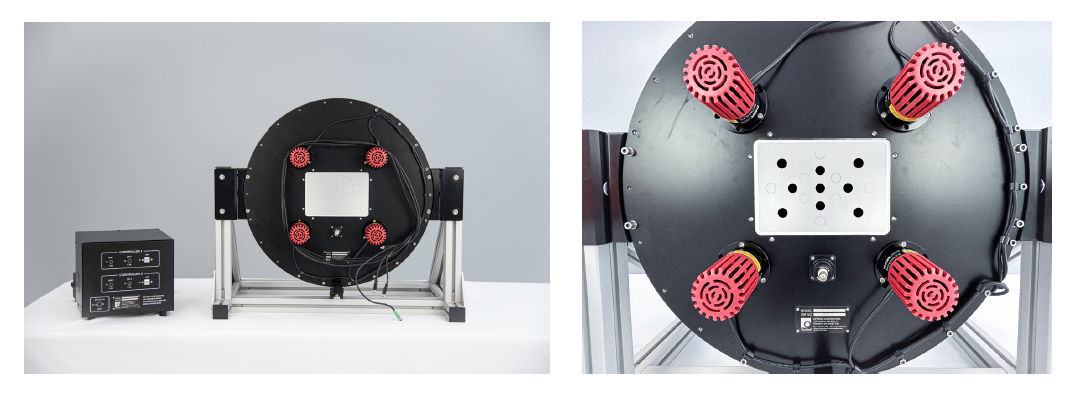

Meridian Brightfield 测试台

Meridian Brightfield是Meridian产品线中的另一新成员，在均匀的白色背景上提供固定排列的黑色目标体，以便在生产环境中进行杂散光指数（VGI）测量。与Sunfield和Starfield一样，Brightfield中黑色物体的位置和大小是根据客户的具体需求定制的，也可以设计为适应一种或多种DUT类型。

Brightfield 平台特点：

• 由多个可控白色 LED 光源照亮的积分半球，以确保均匀性。

• 高效率的光阱，具有不同孔径尺寸，安装在客户定义的位置。

• DUT端口处提供客户指定的机械接口。不使用时提供盖子以便运输和保护。

• 可选集成光度计。

• 如果需要重新配置，光阱可以拆卸并替换为带涂层的端口塞。

• 桌面铝型材标准是标准配置，其他安装方案也可提供。
