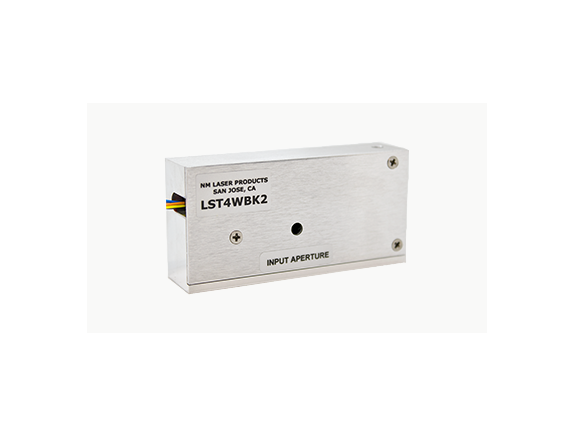

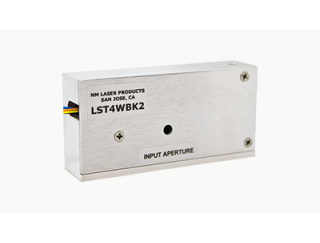

LST4WBK2激光快门规格

孔径

4.0 mm

典型光束直径

2.0 mm

最大光功率

25 W Au 镜, 50 W介质

介质光学

1064 nm (-1), 532 nm (-2),

355 nm (-3), 266 nm (-4),

532/1064 nm (-12)

金属 光学

CO2 (-C2), Aluminum (-Al), STD (Au)

损伤阈值

500 mJ/cm2 @ 10 ns,
定制： – 2 J/cm2 @ 10 ns

开启延迟时间

3 ms

开启上升时间

4 ms

开启总时间

7 ms

关闭延迟时间

4 ms

关闭下降时间

7 ms

关闭总时间

11 ms

最小 FWHM 曝光能力

25 ms

最大快门重复频率

20 Hz

热功耗操持开启

3 W

热功耗, 循环

5 W @ 5 Hz

绕组电阻

8 Ohms

绕组电感

11 mH

位置传感器

标准, TTL Logic,

要求 5 VDC @ 30 mA

电缆/电线的类型和长度

18 inches, 6 leads 22 g

热沉安装面

底部螺纹表面

重量

5 oz.

尺寸 (见机械图)

3.00 x 1.48 x 0.75 inches
